1FFS



美制ORFS外螺纹O形圈平面密封 / 重系列法兰ISO 6162-2

ORFS MALE O-RING / S-SERIES FLANGE ISO 6162-2

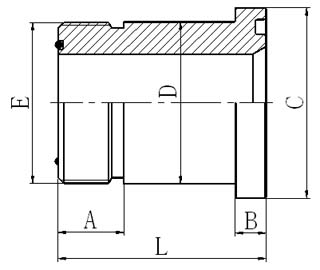

代 号 螺 纹 THREAD 法兰型号 O形圈 O-RING 尺 寸 DIMENSIONS
PART NO. E FLANGE SIZE E端 法兰端FLANGE A B C D L
1FFS-12 1.3/16X12 3/4" O018 O214 17 8.76 41.3 32 51.8
1FFS-16 1.7/16"X12 1" O021 O219 17.5 9.53 47.6 38 57.2
1FFS-20 1.11/16"X12 1.1/4" O025 O222 17.5 10.29 54 44 62
1FFS-24 2"X12 1.1/2" O029 O225 17.5 12.57 63.5 51 66.8
