1FFL



美制ORFS外螺纹O形圈平面密封 / 轻系列法兰ISO 6162-1

ORFS MALE O-RING / L-SERIES FLANGE ISO 6162-1

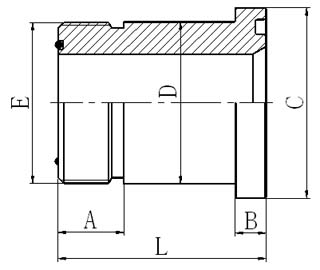

代 号 螺 纹 THREAD 法兰型号 O形圈 O-RING 尺 寸 DIMENSIONS
PART NO. E   FLANGE SIZE   E端 法兰端FLANGE A B C D L
1FFL-12 1.3/16X12   3/4"   O018 O214 17 6.73 38.1 31.7 45.7
1FFL-16 1.7/16"X12   1"   O021 O219 17.5 8 44.4 38 47.8
1FFL-20 1.11/16"X12   1.1/4"   O025 O222 17.5 8 50.8 43 47
1FFL-24 2"X12   1.1/2"   O029 O225 17.5 8 60.3 50 49.5
