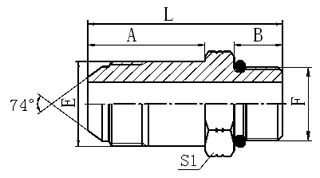

1JO-L



加长 美制JIC外螺纹74°外锥

SAE外螺纹带O形圈轻系列ISO 11926-3

LONG JIC MALE 74° CONE

SAE O-RING BOSS L-SERIES ISO 11926-3


代 号 螺 纹 THREAD O形圈 O-RING 尺 寸 DIMENSIONS
PART NO. E F F端 A B L S1
1JO-04L 7/16"X20 7/16"X20 O904 35 9.1 50.5 14
1JO-05L 1/2"X20 1/2"X20 O905 37 9.1 52.5 17
1JO-06L 9/16"X18 9/16"X18 O906 39 9.9 55.5 17
1JO-08L 3/4"X16 3/4"X16 O908 48 11.1 67.5 22
1JO-10L 7/8"X14 7/8"X14 O910 53 12.7 76 27
1JO-12L 1.1/16"X12 1.1/16"X12 O912 63 15.1 89 32
1JO-16L 1.5/16"X12 1.5/16"X12 O916 72 15.1 100 38
1JO-20L 1.5/8"X12 1.5/8"X12 O920 88.1 15.1 118 50



注:螺母及衬套需另行订货,管子直径D为公制时,配用螺母及衬套分别选用NB200, NB500 .管子直径为英制时,配用螺母及衬套分别选用NB200, NB300.

Nut and sleeve should be ordered separately.The nut NB200 and sleeve NB500 is suitable for metric tube,the nut NB200 and sleeve NB300 is suitable for inch tube.
