1JO

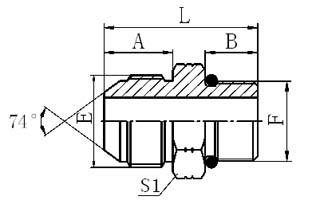

美制JIC外螺纹74°外锥 / SAE外螺纹带O形圈轻系列ISO 11926-3

JIC MALE 74° CONE / SAE O-RING BOSS L-SERIES ISO 11926-3


代 号 螺 纹 THREAD O形圈 O-RING 尺 寸 DIMENSIONS
PART NO. E F F端 A B L S1
1JO-04-02 7/16"X20 5/16"X24 O902 14 7.54 27.5 14
1JO-04-03 7/16"X20 3/8"X24 O903 14 7.54 27.5 14
1JO-04 7/16"X20 7/16"X20 O904 14 9.14 29 14
1JO-04-05 7/16"X20 1/2"X20 O905 14 9.14 29 17
1JO-04-06 7/16"X20 9/16"X18 O906 14 9.93 30 17
1JO-04-08 7/16"X20 3/4"X16 O908 14 11.13 33 22
1JO-05 1/2"X20 1/2"X20 O905 14 9.14 29 17
1JO-05-04 1/2"X20 7/16"X20 O904 14 9.14 29 14
1JO-05-06 1/2"X20 9/16"X18 O906 14 9.93 30 17
1JO-05-08 1/2"X20 3/4"X16 O908 14 11.13 33 22
1JO-06 9/16"X18 9/16"X18 O906 14.1 9.93 30 17
1JO-06-04 9/16"X18 7/16"X20 O904 14.1 9.14 29 17
1JO-06-05 9/16"X18 1/2"X20 O905 14.1 9.14 29.5 17
1JO-06-08 9/16"X18 3/4"X16 O908 14.1 11.13 33 22
1JO-06-10 9/16"X18 7/8"X14 O910 14.1 12.7 37 27
1JO-06-12 9/16"X18 1.1/16"X12 O912 14.1 15.09 40 32
1JO-08 3/4"X16 3/4"X16 O908 16.7 11.13 36 22
1JO-08-04 3/4"X16 7/16"X20 O904 16.7 9.14 34 22
1JO-08-06 3/4"X16 9/16"X18 O906 16.7 9.93 35 22
1JO-08-10 3/4"X16 7/8"X14 O910 16.7 12.7 40 27



注:螺母及衬套需另行订货,管子直径D为公制时,配用螺母及衬套分别选用NB200, NB500 .管子直径为英制时,配用螺母及衬套分别选用NB200, NB300.

Nut and sleeve should be ordered separately.The nut NB200 and sleeve NB500 is suitable for metric tube,the nut NB200 and sleeve NB300 is suitable for inch tube.
