XJ



美制JIC外螺纹74°外锥 四通

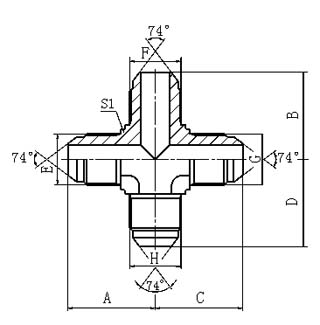

JIC MALE 74° CONE CROSS


代 号 螺 纹 THREAD 尺 寸 DIMENSIONS
PART NO. E，F，G,H A,B,C,D S1
XJ-04 7/16"X20 24.5 11
XJ-05 1/2"X20 26.5 14
XJ-06 9/16"X18 26.9 14
XJ-08 3/4"X16 32 19
XJ-10 7/8"X14 37.8 22
XJ-12 1.1/16"X12 44.2 27
XJ-16 1.5/16"X12 49 33

注：螺母及衬套需另行订货。管子直径D为公制时，配用螺母及衬套分别选用NB200、NB500。管子直径为英制时，配用螺母及衬套分别选用NB200、NB300。

Note： Nut and sleeve should be ordered separately.The nut NB200 and sleeve NB500 is suitable for metric tube,the nut NB200 and sleeve NB300 is suitable for inch tube.
