1BH4-OG

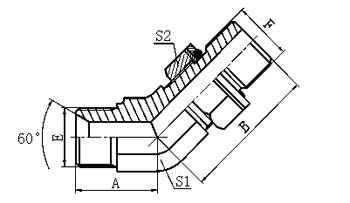

45° 弯英管外螺纹60°内锥/公制外螺纹轻系列ISO 6149-3

45° ELBOW BSP MALE 60° SEAT / METRIC MALE L-SERIES ISO 6149-3


代 号 螺 纹 THREAD O形圈 O-RING 尺 寸 DIMENSIONS
PART NO. E F F端 A B S1 S2
1BH4-02-10OG G1/8"X28 M10X1 O08.1X1.6 17 23.5 11 14
1BH4-02-12OG G1/8"X28 M12X1.5 O09.3X2.4 17 27.5 11 17
1BH4-04-12OG G1/4"X19 M12X1.5 O09.3X2.4 20.3 28.3 14 17
1BH4-04-14OG G1/4"X19 M14X1.5 O11.3X2.4 20.3 28.3 14 19
1BH4-04-16OG G1/4"X19 M16X1.5 O13.3X2.4 20.8 29.3 16 22
1BH4-06-14OG G3/8"X19 M14X1.5 O11.3X2.4 22.3 28.8 16 19
1BH4-06-16OG G3/8"X19 M16X1.5 O13.3X2.4 22.3 29.3 16 22
1BH4-06-18OG G3/8"X19 M18X1.5 O15.3X2.4 23 31 19 24
1BH4-08-18OG G1/2"X14 M18X1.5 O15.3X2.4 27.3 33.3 22 24
1BH4-08-22OG G1/2"X14 M22X1.5 O19.3X2.4 27.3 33.3 22 27
1BH4-10-22OG G5/8"X14 M22X1.5 O19.3X2.4 27.8 33.3 22 27
1BH4-12-22OG G3/4"X14 M22X1.5 O19.3X2.4 31 34.5 27 27
1BH4-12-27OG G3/4"X14 M27X2 O23.5X3.0 31 39.5 27 32
1BH4-16-27OG G1"X11 M27X2 O23.5X3.0 34.5 40.5 33 32
1BH4-16-33OG G1"X11 M33X2 O29.5X3.0 34.5 41 33 41
1BH4-20-42OG G1.1/4"X11 M42X2 O38.5X3.0 39 45.5 41 50
1BH4-24-48OG G1.1/2"X11 M48X2 O44.5X3.0 44 49.5 48 55
