1BT-SP

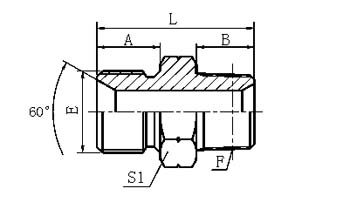

英管外螺纹60°内锥或六角端面用组合垫密封 / 英锥管外螺纹 BSP MALE DOUBLE USE FOR 60° CONE SEAT OR BONDED SEAL / BSPT MALE


代 号 螺 纹 THREAD 尺 寸 DIMENSIONS
PART NO. E F A B L S1
1BT-02SP G1/8"X28 R1/8"X28 10 10 26 14
1BT-02-04SP G1/8"X28 R1/4"X19 10 14.5 30.5 14
1BT-04SP G1/4"X19 R1/4"X19 12 14.5 32 19
1BT-04-02SP G1/4"X19 R1/8"X28 12 10 28 19
1BT-04-06SP G1/4"X19 R3/8"X19 12 15 32 19
1BT-04-08SP G1/4"X19 R1/2"X14 12 20 40 24
1BT-06SP G3/8"X19 R3/8"X19 13.5 15 35.5 22
1BT-06-04SP G3/8"X19 R1/4"X19 13.5 14.5 35.5 22
1BT-06-08SP G3/8"X19 R1/2"X14 13.5 20 40.5 24
1BT-08SP G1/2"X14 R1/2"X14 16 20 45 27
1BT-08-04SP G1/2"X14 R1/4"X19 16 14.5 40.5 27
1BT-08-06SP G1/2"X14 R3/8"X19 16 15 40 27
1BT-08-12SP G1/2"X14 R3/4"X14 16 20 45 30
1BT-10-06SP G5/8"X14 R3/8"X19 17.5 15 41.5 30
1BT-10-08SP G5/8"X14 R1/2"X14 17.5 20 46.5 30
1BT-10-12SP G5/8"X14 R3/4"X14 17.5 20 46.5 30
1BT-10-16SP G5/8"X14 R1"X11 17.5 25.5 54 36
1BT-12SP G3/4"X14 R3/4"X14 18.5 20 48.5 32
1BT-12-08SP G3/4"X14 R1/2"X14 18.5 20 49.5 32
1BT-12-16SP G3/4"X14 R1"X11 18.5 25.5 53.5 36
