1KT-SP



公制外螺纹60°外锥/英锥管外螺纹

METRIC MALE 60 ° CONE/BSPT MALE

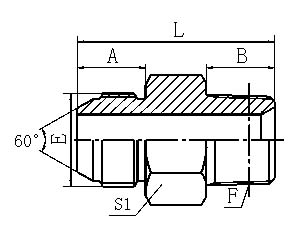

代 号 螺 纹 THREAD 尺 寸 DIMENSIONS
PART NO. E F A B L S1
1KT-14-04SP M14X1.5 R1/4"X19 17 14.5 37.5 17
1KT-14-06SP M14X1.5 R3/8"X19 17 15 38 19
1KT-16-06SP M16X1.5 R3/8"X19 18 15 39 19
1KT-18-06SP M18X1.5 R3/8"X19 18 15 39 19
1KT-20-06SP M20X1.5 R3/8"X19 20 15 43 22
1KT-22-06SP M22X1.5 R3/8"X19 20 15 43 24
1KT-22-08SP M22X1.5 R1/2"X14 20 20 48 24
1KT-24-08SP M24X1.5 R1/2"X14 21.5 20 51.5 27
1KT-24-12SP M24X1.5 R3/4"X14 21.5 20 51.5 30
1KT-30-12SP M30X1.5 R3/4"X14 26 20 57 32
1KT-33-16SP M33X1.5 R1"X11 30 25.5 66.5 36
1KT-36-20SP M36X1.5 R1.1/4"X11 33 26.5 72.5 46
1KT-42-24SP M42X1.5 R1.1/2"X11 36 26.5 77.5 50
