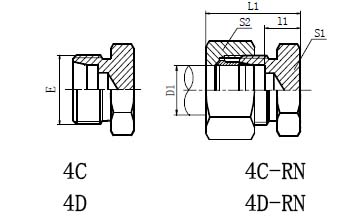

4C  4D





堵头
PLUG



代 号 螺 纹 THREAD 管子外径 TUBE O.D. 尺 寸 DIMENSIONS 压力等级 压力等级
PART NO. E   D1   l1 L1 S1 S2     MPa MPa
4C-12 M12x1.5   6   7 22 12 14     10 31.5 轻系列 L
4C-14 M14x1.5   8   8 23 14 17
4C-16 M16x1.5   10   9 24 17 19
4C-18 M18x1.5   12   10 25 19 22
4C-22 M22x1.5   15   11 26 24 27
4C-26 M26X1.5   18   11.5 28 27 32     10
4C-30 M30x2   22   13.5 30 32 36       16 轻系列 L
4C-30D M30x1.5   22   13.5 30 32 36
4C-36 M36x2   28   14.5 31 41 41
4C-36D M36x1.5   28   14.5 31 41 41
4C-45 M45X2   35   14.5 36 46 50
4C-45D M45X1.5   35   14.5 36 46 50
4C-52 M52X2   42   16 39 55 60
4D-14 M14X1.5   6   11 26 14 17       63 重系列 S
4D-16 M16X1.5   8   13 28 17 19
4D-18 M18x1.5   10   12.5 29 19 22
4D-20 M20x1.5   12   14.5 31 22 24
4D-22 M22x1.5   14   16 34 24 27
4D-24 M24x1.5   16   15.5 34 27 30       40 重系列 S
4D-30 M30x2   20   17.5 39 32 36
4D-36 M36x2   25   20 44 38 46
4D-42 M42x2   30   20.5 47 46 50
4D-52 M52x2   38   23 54 55 60       31.5 重系列 S

注：如需带卡套及卡套螺母整套订货，则请在代号后加“RN”,如4C-30RN。
Note：In case if you are interested to order the adapter in complete set with cutting ring and nut ,it is necessary to insert suffix "RN" after our part no.，for example 4C-30RN.
