2C

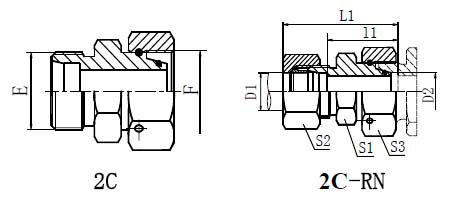

外螺纹内螺纹转换接头
REDUCER TUBE ADAPTOR WITH SWIVEL NUT



代 号 螺 纹 THREAD 管子外径 TUBE O.D. 尺 寸 DIMENSIONS   压力等级
PART NO. E F D1 D2 l1 L1 S1 S2 S3     MPa
2C-12-14 M12X1.5 M14X1.5 6 8 23.5 38 12 14 17     31.5 轻系列 L
2C-12-16 M12X1.5 M16X1.5 6 10 25 40 14 14 19
2C-14-16 M14X1.5 M16X1.5 8 10 25 40 14 17 19
2C-12-18 M12X1.5 M18X1.5 6 12 25 40 17 14 22
2C-14-18 M14X1.5 M18X1.5 8 12 25 40 17 17 22
2C-16-18 M16X1.5 M18X1.5 10 12 26 41 17 19 22
2C-12-22 M12X1.5 M22X1.5 6 15 28.5 43 19 14 27
2C-14-22 M14X1.5 M22X1.5 8 15 28.5 43 19 17 27
2C-16-22 M16X1.5 M22X1.5 10 15 29.5 44 19 19 27
2C-18-22 M18X1.5 M22X1.5 12 15 29.5 44 19 22 27
2C-12-26 M12X1.5 M26X1.5 6 18 28 43 24 14 32
2C-14-26 M14X1.5 M26X1.5 8 18 28 43 24 17 32
2C-16-26 M16X1.5 M26X1.5 10 18 29 44 24 19 32
2C-18-26 M18X1.5 M26X1.5 12 18 29 44 24 22 32
2C-22-26 M22X1.5 M26X1.5 15 18 30 45 24 27 32
2C-22-26 M22X1.5 M26X1.5 15 18 30 45 24 27 32
2C-12-30 M12X1.5 M30X2 6 22 32 47 27 14 36     16
轻系列
L
2C-14-30 M14X1.5 M30X2 8 22 32 47 27 17 36
2C-16-30 M16X1.5 M30X2 10 22 33 48 27 19 36
2C-18-30 M18X1.5 M30X2 12 22 33 48 27 22 36
2C-22-30 M22X1.5 M30X2 15 22 34 49 27 27 36
2C-26-30 M26X1.5 M30X2 18 22 33.5 50 27 32 36
2C-12-36 M12X1.5 M36X2 6 28 34 49 36 14 41
2C-14-36 M14X1.5 M36X2 8 28 34 49 36 17 41
2C-16-36 M16X1.5 M36X2 10 28 35 50 36 19 41
2C-18-36 M18X1.5 M36X2 12 28 35 50 36 22 41
2C-22-36 M22X1.5 M36X2 15 28 36 51 36 27 41
2C-26-36 M26X1.5 M36X2 18 28 35.5 52 36 32 41
2C-30-36 M30X2 M36X2 22 28 37.5 54 36 36 41
2C-12-45 M12X1.5 M36X2 6 35 37 52 41 14 50
2C-14-45 M14X1.5 M45X2 8 35 37 52 41 17 50
2C-16-45 M16X1.5 M45X2 10 35 38 53 41 19 50
2C-18-45 M18X1.5 M45X2 12 35 38 53 41 22 50
2C-22-45 M22X1.5 M45X2 15 35 39 54 41 27 50
2C-26-45 M26X1.5 M45X2 18 35 38.5 55 41 32 50
2C-30-45 M30X2 M45X2 22 35 40.5 57 41 36 50
2C-36-45 M36X2 M45X2 28 35 40.5 57 41 41 50
2C-12-52 M12X1.5 M52X2 6 42 40.5 55 50 14 60
2C-14-52 M14X1.5 M52X2 8 42 40.5 55 50 17 60
2C-16-52 M16X1.5 M52X2 10 42 41.5 56 50 19 60
2C-18-52 M18X1.5 M52X2 12 42 41.5 56 50 22 60
2C-22-52 M22X1.5 M52X2 15 42 42.5 58 50 27 60
2C-26-52 M26X1.5 M52X2 18 42 42 58 50 32 60
2C-30-52 M30X2 M52X2 22 42 44 60 50 36 60
2C-36-52 M36X2 M52X2 28 42 44 61 50 41 60
2C-45-52 M45X2 M52X2 35 42 43 65 50 50 60

注：如需带卡套及卡套螺母整套订货，则请在代号后加“RN”,如2C-30-52RN。

Note：In case if you are interested to order the adapter in complete set with cutting ring and nut ,it is necessary to insert suffix "RN" after our part no.，for example 2C-30-52RN.
