1C9 /1D9





90°弯曲接头
90° ELBOW FITTINGS

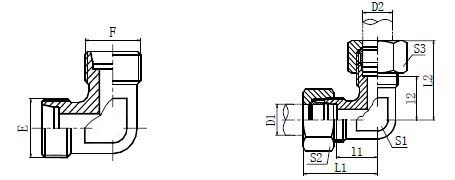

代 号 螺 纹 THREAD 管子外径 TUBE O.D. 尺 寸 DIMENSIONS 压力等级 压力等级
PART NO. E F D1 D2 l1,l2 L1,L2 S1 S2,S3     MPa MPa
1C9-12 M12X1.5 M12X1.5 6 6 12 27 12 14       31.5 轻系列 L
1C9-14 M14X1.5 M14X1.5 8 8 14 29 12 17
1C9-16 M16X1.5 M16X1.5 10 10 15 30 14 19     25
1C9-18 M18X1.5 M18X1.5 12 12 17 32 17 22
1C9-22 M22X1.5 M22X1.5 15 15 21 36 19 27
1C9-26 M26X1.5 M26X1.5 18 18 23.5 40 24 32
1C9-30 M30X2 M30X2 22 22 27.5 44 27 36       16 轻系列 L
1C9-36 M36X2 M36X2 28 28 30.5 47 36 41
1C9-45 M45X2 M45X2 35 35 34.5 56 41 50     63
1C9-52 M52X2 M52X2 42 42 40 63 50 60
1D9-14 M14X1.5 M14X1.5 6 6 16 31 12 17       63 重系列 S
1D9-16 M16X1.5 M16X1.5 8 8 17 32 14 19
1D9-18 M18X1.5 M18X1.5 10 10 17.5 34 17 22
1D9-20 M20X1.5 M20X1.5 12 12 21.5 38 17 24     40
1D9-22 M22X1.5 M22X1.5 14 14 22 40 19 27
1D9-24 M24X1.5 M24X1.5 16 16 24.5 43 24 30       40 重系列 S
1D9-30 M30X2 M30X2 20 20 26.5 48 27 36
1D9-36 M36X2 M36X2 25 25 30 54 36 46
1D9-42 M42X2 M42X2 30 30 35.5 62 41 50
1D9-52 M52X2 M52X2 38 38 41 72 50 60       31.5重系列S

注：如需带卡套及卡套螺母整套订货，则请在代号后加“RN”,如1C9-30RN。

Note：In case if you are interested to order the adapter in complete set with cutting ring and nut ,it is necessary to insert suffix "RN" after our part no.，for example 1C9-30RN.
