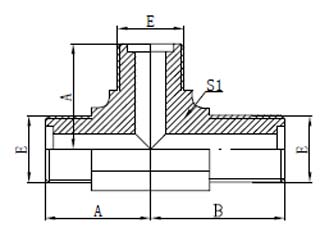

AEE6E



90°公制外螺纹O型圈平面密封过板接头

90°METRIC MALE O-RING BULKHEAD RUN TEE


代   号

PART NO.

螺   纹 THREAD   尺  寸 DIMENSIONS
E   A B S1
AEE6E-12 M12x1.5   25 44.5 11
AEE6E-14 M14x1.5   27 46.5 14
AEE6E-16 M16x1.5   29 48 17
AEE6E-18 M18x1.5   31 50 19
AEE6E-22 M22x1.5   34 54 22
AEE6E-27 M27x1.5   40 58.5 27
AEE6E-30 M30x1.5   40 61.5 27
AEE6E-36 M36x2   46 71 33
AEE6E-39 M39x2   57 76 44
