AE

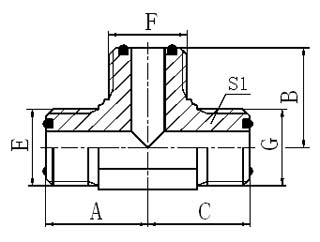

公制外螺纹O形圈平面密封 三通接头
METRIC MALE O-RING TEE

代 号 螺 纹 THREAD O形圈 O-RING 尺 寸 DIMENSIONS
PART NO. E、F、G   E、F、G端   A B C S1
AE-14 M14X1.5   10X1.9   22.5 22.5 22.5 14
AE-16 M16X1.5   11X1.9   24 24 24 17
AE-18 M18X1.5   13X1.9   26 26 26 19
AE-22 M22X1.5   16X2.4   29 29 29 22
AE-27 M27X1.5   20X2.4   32.5 32.5 32.5 27
AE-30 M30X1.5   24X2.4   35.5 35.5 35.5 30
AE-36 M36X2   30X3.1   42 42 42 36
AE-39 M39X2   32X3.1   47.5 47.5 47.5 41
AE-42 M42X2   35X3.1   49.5 49.5 49.5 41
AE-45 M45X2   38X3.1   52.5 52.5 52.5 46
AE-52 M52X2   40X3.1   57 57 57 50

注：O形圈参数为外径与线径。

　 Note:The parameter of O-Ring is ring outside diameter and ring width.
