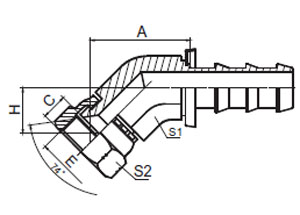

26741K-PO





45°美制JIC 内螺纹74°内锥面

45° JIC FEMALE 74° CONE SEAT

代 号 螺 纹 E 胶 管 HOSE BORE 尺 寸 DIMENSIONS
PART NO. THREAD E 公称内径 DN 标号 DASH A C H S1 S2
26741K-04-04PO 7/16"X20 6 04 27 9 13 11 17
26741K-06-06PO 9/16"X18 10 06 31.7 10.5 14.5 14 19
26741K-08-08PO 3/4"X16 12 08 36.5 11 16.8 16 24
26741K-10-10PO 7/8"X14 16 10 51 12 19 22 27
26741K-12-12PO 1.1/16"X12 20 12 51.5 15 22 27 32
