16718-R5

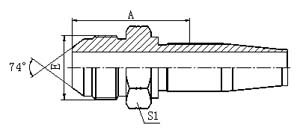

美制JIC外螺纹74°外锥面
JIC MALE 74° CONE


代 号 螺 纹 E 软管 标号 尺 寸 DIMENSIONS
PART NO. THREAD E HOSE DASH   A   S1
16718-04-04(R5) 7/16X20 04   29   12
16718-06-05(R5) 9/16"X18 05   31   17
16718-06-06(R5) 9/16"X18 06   32   17
16718-08-06(R5) 3/4"X16 06   34.7   22
16718-08-08(R5) 3/4"X16 08   38   22
16718-10-10(R5) 7/8"X14 10   40.5   24
16718-12-12(R5) 1.1/16"X12 12   45.5   30
16718-16-16(R5) 1.5/16"X12 16   44   36
16718-20-20(R5) 1.5/8"X12 20   49.5   46
16718-24-24(R5) 1.7/8"X12 24   52.5   50
