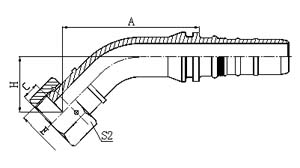

24243-W





45°美制ORFS内螺纹平面
45° ORFS FEMALE FLAT SEAT

代 号 螺 纹 E 胶 管 HOSE BORE 尺 寸 DIMENSIONS
PART NO. THREAD E 公称内径 DN 标号 DASH   A C H S2
24243-12-12W 1.3/16"X12 20 12   97.7 15 42 36
24243-16-16W 1.7/16"X12 25 16   111 15 44.6 41
24243-20-20W 1.11/16"X12 32 20   124 15 49 50
24243-24-24W 2"X12 40 24   138.2 14.8 53.6 60
