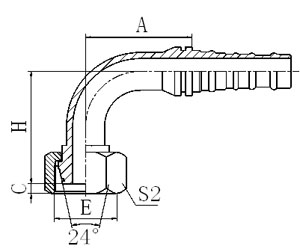

20593-W / 20593-T





90°公制内螺纹24°锥带O形圈重系列
90°METRIC FEMALE 24°CONE O-RING H.T.


代 号 螺 纹 E 软 管 HOSE BORE 管子外径 O 形 圈 尺 寸 DIMENSIONS
PART NO. THREAD E 公称内径 DN 标号 DASH TUBE O.D. O RING A C H S2
20593-36-12T M36X2 20 12 25 O20.3X2.4 74.5 3.2 67.8 46 46
20593-36-16W M36X2 25 16 25 O20.3X2.4 88.9 3.2 79.5 46
20593-42-16W M42X2 25 16 30 O25.3X2.4 88.9 5 80.5 50 55
20593-42-20W M42X2 32 20 30 O25.3X2.4 105.8 5 91.5 50
20593-52-20T M52X2 32 20 38 O33.3X2.4 105.8 6.5 86.5 60 60
20593-52-24W M52X2 40 24 38 O33.3X2.4 124.2 6.5 104.5 60
