20543-W    20543-T

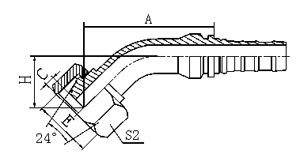

45°公制内螺纹24°锥带O形圈重系列
45° METRIC FEMALE 24° CONE O-RING H.T.

代 号 螺 纹 E 软 管 HOSE BORE 管子外径 O 形 圈 尺 寸 DIMENSIONS
PART NO. THREAD E 公称内径 DN 标号 DASH TUBE O.D. O RING A C H S2
20543-36-12T M36X2 20 12 25 O20.3X2.4 89.4 3 33 41 46
20543-42-16W M42X2 25 16 30 O25.3X2.4 102.3 5 35.9 50 55
20543-52-20T M52X2 32 20 38 O33.3X2.4 114.5 6.5 39.4 60 60
