20513-W    20513-T





公制内螺纹24°锥带O形圈重系列

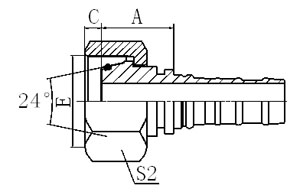

METRIC FEMALE 24° CONE O-RING H.T.
ISO 12151-2---DIN 3865
代 号 螺 纹 E 胶 管 HOSE BORE 管子外径 O 形 圈 尺寸 DIMENSIONS
PART NO. THREAD E 公称内径DN 标号 DASH TUBE O.D. O RING A C S2
20513-30-12W M30X2 20 12 20 O16.3X2.4 30 3 36
20513-36-12T M36X2 20 12 25 O20.3X2.4 38.5 3 41
20513-36-16W M36X2 25 16 25 O20.3X2.4 31.9 3 41
20513-42-12T M42X2 20 12 30 O25.3X2.4 42 5 50
20513-42-16W M42X2 25 16 30 O25.3X2.4 33.4 5 50
20513-42-20W M42X2 32 20 30 O25.3X2.4 38.8 5 50
20513-52-20T M52X2 32 20 38 O33.3X2.4 45.3 6.5 60
20513-52-24W M52X2 40 24 38 O33.3X2.4 38.2 6.5 60
