10513

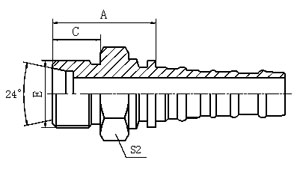

公制外螺纹24°内锥面重系列
METRIC MALE 24° CONE SEAT H.T.



代 号 螺纹 E 胶 管 HOSE BORE 管子外径 尺 寸 DIMENSIONS
PART NO. THREAD E 公称内径 DN 标号 DASH TUBE O.D. A C S2
10513-36-12 M36X2 20 12 25 43.5 20 38
10513-42-16 M42X2 25 16 30 46.4 20 46
10513-52-20 M52X2 32 20 38 52.8 22 55
