18611

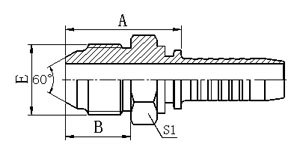

日本公制外螺纹60°外锥面
JIS METRIC MALE 60° CONE SEAT


代 号 螺 纹 E 胶 管 HOSE BORE 尺 寸 DIMENSIONS
PART NO. THREAD E 公称内径 DN 标号 DASH   A B S1
18611-14-04 M14X1.5 6 04   29.5 17 17
18611-14-06 M14X1.5 10 06   29.5 17 17
18611-16-04 M16X1.5 6 04   30.5 18 17
18611-16-06 M16X1.5 10 06   30.5 18 17
18611-18-06 M18X1.5 10 06   30.5 18 19
18611-20-08 M20X1.5 12 08   35 20 22
18611-22-08 M22X1.5 12 08   35 20 24
18611-24-10 M24X1.5 16 10   39.5 21.5 27
18611-30-12 M30X1.5 20 12   45 26 32
18611-33-16 M33X1.5 25 16   50.5 30 36
18611-36-20 M36X1.5 32 20   55 33 38
18611-42-24 M42X1.5 40 24   60 36 46

注：1.上述代号用于编织软管。 2.如需用于缠绕软管代号改为18612-xx-xx。

Note: 1.For use with braided hoses. 2.If use with spiral hoses, hose fitting series number is 18612-xx-xx.
