88191



90°日制法兰
90°JIS FLANGE

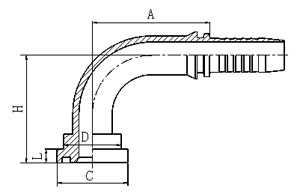

代 号 法兰型号 胶 管 HOSE BORE 尺 寸 DIMENSIONS
PART NO. FLANGE SIZE 公称内径DN 标号 DASH   A C D H L
88191-10-08 5/8" 12 08   41 34.2 27.8 48 6.7
88191-10-10 5/8" 16 10   56.5 34.2 27.8 52.5 6.7
88191-10-12 5/8" 20 12   65.5 34.2 27.8 62 6.7
