88141

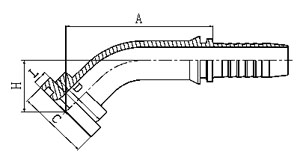

45°日制法兰
45°JIS FLANGE

代 号 法兰型号 胶 管 HOSE BORE 尺 寸 DIMENSIONS
PART NO. FLANGE SIZE 公称内径DN 标号 DASH   A C D H L
88141-10-08 5/8" 12 08   58.9 34.2 27.8 24 6.7
88141-10-10 5/8" 16 10   70.1 34.2 27.8 25.3 6.7
88141-10-12 5/8" 20 12   76.2 34.2 27.8 28.8 6.7
