87611





SAE 法兰 6000 PSI
SAE FLANGE 6000 PSI

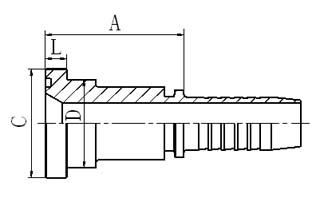

代 号 法兰型号 胶 管 HOSE BORE 尺 寸 DIMENSIONS
PART NO. FLANGE SIZE 公称内径 DN 标号 DASH   A C D L
87611-08-08 1/2" 12 08   47 31.7 24 7.75
87611-12-10 3/4" 16 10   51 41.3 32 8.76
87611-12-12 3/4" 20 12   51 41.3 32 8.76
87611-16-12 1" 20 12   56 47.6 38 9.53
87611-16-16 1" 25 16   57 47.6 38 9.53
87611-16-20 1" 32 20   61 47.6 38 9.53
87611-20-16 1.1/4" 25 16   65 54 44 10.29
87611-20-20 1.1/4" 32 20   66 54 44 10.29
87611-24-20 1.1/2" 32 20   75 63.5 51 12.57
87611-24-24 1.1/2" 40 24   75 63.5 51 12.57
87611-32-24 2" 40 24   85 79.4 67 12.57
87611-32-32 2" 50 32   85 79.4 67 12.57
