21641

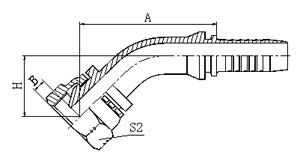

45°美制NPSM内螺纹60°外锥面
45° NPSM FEMALE 60° CONE

代 号 螺 纹 E 胶 管 HOSE BORE 尺 寸 DIMENSIONS
PART NO. THREAD E 公称内径 DN 标号 DASH   A B H S2
21641-04-04 1/4"X18 6 04   45.1 4.6 23 19
21641-06-06 3/8"X18 10 06   47.2 6 24.9 22
21641-08-08 1/2"X14 12 08   62.7 7.5 27.7 27
21641-12-12 3/4"X14 20 12   81.4 8.9 34 32
21641-16-16 1"X11.5 25 16   89.2 10.5 35 41
21641-20-20W 1.1/4"X11.5 32 20   99.8 11.2 39.3 50
21641-24-24W 1.1/2"X11.5 40 24   115.1 11.2 44.4 55
21641-32-32W 2"X11.5 50 32   136.4 11.2 63.4 70

注：1.上述代号用于编织软管。 2.如需用于缠绕软管代号改为21642-xx-xx。

Note: 1.For use with braided hoses. 2.If use with spiral hoses, hose fitting series number is 21642-xx-xx.
