21611     21611-T

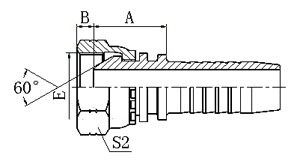

美制NPSM内螺纹60°外锥面
NPSM FEMALE 60° CONE

代 号 螺 纹 E 胶 管 HOSE BORE 尺 寸 DIMENSIONS
PART NO. THREAD E 公称内径 DN 标号 DASH   A B S2
21611-04-04 1/4"X18 6 04   22 4.6 19
21611-04-06 1/4"X18 10 06   22 4.6 19
21611-06-04 3/8"X18 6 04   23 6 22
21611-06-05 3/8"X18 8 05   23 6 22
21611-06-06 3/8"X18 10 06   23 6 22
21611-08-08 1/2"X14 12 08   23.5 7.5 27
21611-12-10 3/4"X14 16 10   27 8.9 32
21611-12-12 3/4"X14 20 12   27 8.9 32
21611-16-12T 1"X11.5 20 12   25 10.5 41
21611-16-16 1"X11.5 25 16   28.5 10.5 41
21611-20-20W 1.1/4"X11.5 32 20   29.5 11.2 50
21611-24-20T 1.1/2"X11.5 32 20   29.5 11.2 55
21611-24-24W 1.1/2"X11.5 40 24   31.5 11.2 55
21611-32-32W 2"X11.5 50 32   31 11.2 70

注：1.上述代号用于编织软管。 2.如需用于缠绕软管代号改为21612-xx-xx。
Note: 1.For use with braided hoses. 2.If use with spiral hoses, hose fitting series number is 21612-xx-xx.
