24291    24291T

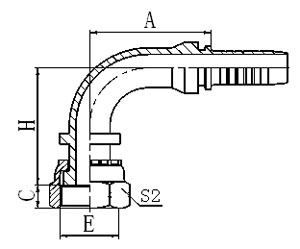

90°美制ORFS内螺纹平面
90° ORFS FEMALE FLAT SEAT

代 号 螺 纹 E 胶 管 HOSE BORE 尺 寸 DIMENSIONS
PART NO. THREAD E 公称内径 DN 标号 DASH   A H C S2
24291-04-04 9/16"X18 6 04   30 41 8.5 19
24291-04-05 9/16"X18 8 05   33 44 8.5 19
24291-04-06 9/16"X18 10 06   35.3 46.3 8.5 19
24291-06-05T 11/16"X16 8 05   33 37.5 10 22
24291-06-06 11/16"X16 10 06   35.3 49.8 10 22
24291-06-08 11/16"X16 12 08   41 55 10 22
24291-08-06T 13/16"X16 10 06   35.3 39.8 11 27
24291-08-08 13/16"X16 12 08   41 57 11 27
24291-08-10 13/16"X16 16 10   56.5 61.5 11 27
24291-10-08T 1"X14 12 08   41 46 13.5 30
24291-10-10 1"X14 16 10   56.5 66 13.5 30
24291-10-12 1"X14 20 12   65.5 75.5 13.5 30
24291-12-10T 1.3/16"X12 16 10   56.5 51.5 15 36
24291-12-12 1.3/16"X12 20 12   65.5 77 15 36
24291-12-16 1.3/16"X12 25 16   76.7 83.5 15 36
24291-16-12T 1.7/16"X12 20 12   65.5 63 14.8 41
24291-16-14T 1.7/16"X12 22 14   71.2 63 14.8 41
24291-16-16T 1.7/16"X12 25 16   76.9 67.5 14.8 41
24291-16-20 1.7/16"X12 32 20   91.5 96 14.8 41
24291-20-16T 1.11/16"X12 25 16   76.7 67.5 15 50

注：1.上述代号用于编织软管。 2.如需用于缠绕软管代号改为24292-xx-xx。
Note: 1.For use with braided hoses. 2.If use with spiral hoses, hose fitting series number is 24292-xx-xx.
