10411

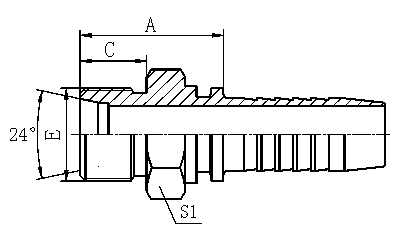

公制外螺纹24°内锥面轻系列
METRIC MALE 24° CONE SEAT L.T.DIN 3853


代 号 螺 纹 E 胶 管 HOSE BORE 管子外径 尺 寸 DIMENSIONS
PART NO. THREAD E 公称内径 DN 标号 DASH TUBE O.D. A C S1
10411-12-04 M12X1.5 6 04 6 20.5 10 12
10411-14-04 M14X1.5 6 04 8 20.5 10 14
10411-14-05 M14X1.5 8 05 8 21.5 10 14
10411-16-04 M16X1.5 6 04 10 22.5 11 17
10411-16-05 M16X1.5 8 05 10 22.5 11 17
10411-16-06 M16X1.5 10 06 10 22.5 11 17
10411-18-05 M18X1.5 8 05 12 23.5 11 19
10411-18-06 M18X1.5 10 06 12 21.5 11 19
10411-22-06 M22X1.5 10 06 15 24.5 12 24
10411-22-08 M22X1.5 12 08 15 26 12 24
10411-26-08 M26X1.5 12 08 18 26.5 12 27
10411-26-10 M26X1.5 16 10 18 27 12 27
10411-27-10 M27X1.5 16 10 18 32 14 30
10411-30-10 M30X2 16 10 22 29 14 32
10411-30-12 M30X2 20 12 22 29 14 32
10411-36-16 M36X2 25 16 28 31.5 14 38
10411-45-20 M45X2 32 20 35 36 16 46
10411-52-24 M52X2 40 24 42 38 16 55

注：1.上述代号用于编织软管。 2.如需用于缠绕软管代号改为10412-xx-xx。
Note: 1.For use with braided hoses. 2.If use with spiral hoses, hose fitting series number is 10412-xx-xx.
