10611

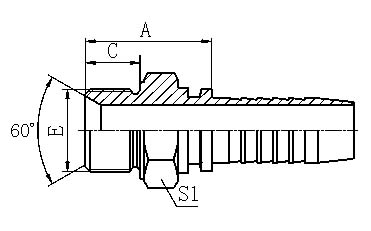

公制外螺纹60°内锥面或六角断面用组合垫密封的双用接头

METRIC MALE 60° CONE SEAT

代 号 螺 纹 E 胶 管 HOSE BORE 尺 寸 DIMENSIONS
PART NO. THREAD E 公称内径 DN 标号 DASH   A C S1
10611-14-04 M14X1.5 6 04   23.5 11 19
10611-14-06 M14X1.5 10 06   24 11 19
10611-16-04 M16X1.5 6 04   27.5 12 22
10611-16-05 M16X1.5 8 05   26.5 12 22
10611-18-06 M18X1.5 10 06   29.5 12 24
10611-22-06 M22X1.5 10 06   30.5 14 27
10611-22-08 M22X1.5 12 08   32 14 27
10611-24-10 M24X1.5 16 10   35 14 30
10611-26-10 M26X1.5 16 10   35 16 32
10611-27-10D M27X1.5 16 10   35 16 32
10611-27-10 M27X2 16 10   37 18 32
10611-30-12D M30X1.5 20 12   38 18 36
10611-30-12 M30X2 20 12   38 18 36
10611-33-16 M33X2 25 16   43 20 46
10611-42-20 M42X2 32 20   46 20 50
10611-45-20 M45X2 32 20   46 20 55
10611-48-24 M48X2 40 24   46 20 55
10611-52-24 M52X2 40 24   46 20 60

注：1.上述代号用于编织软管。 2.如需用于缠绕软管代号改为10612-xx-xx。

Note: 1.For use with braided hoses. 2.If use with spiral hoses, hose fitting series number is 10612-xx-xx.
