10311



公制外螺纹平面O形圈密封
O-RING METRIC MALE FLAT SEAL
参考REF. JB/T 988

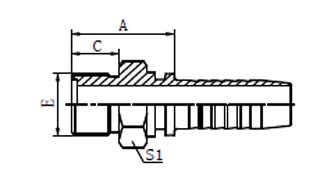

代 号 螺 纹 E 软 管 HOSE BORE 尺 寸 DIMENSIONS
PART NO. THREAD E 公称内径 DN 标号 DASH   A C S1
10311-12-04 M12X1.25 6 04   22.5 10 14
10311-14-04 M14X1.5 6 04   23.5 11 17
10311-16-04 M16X1.5 6 04   23.5 11 17
10311-16-05 M16X1.5 8 05   23.5 11 17
10311-16-06 M16X1.5 10 06   23.5 11 17
10311-18-06 M18X1.5 10 06   23.5 11 19
10311-22-05 M22X1.5 8 5   27 12 24
10311-22-06 M22X1.5 10 06   26 12 24
10311-22-08 M22X1.5 12 08   26.5 12 24
10311-27-10 M27X1.5 16 10   31.5 13 30
10311-30-12 M30X1.5 20 12   33.5 14 32
10311-36-12 M36X2 20 12   35.5 16 38
10311-36-14 M36X2 22 14   35.5 16 38
10311-39-16 M39X2 25 16   39 16 41
10311-45-20 M45X2 32 20   44.5 20 46
10311-52-24 M52X2 40 24   47.5 22 55
10311-64-32 M64X2 50 32   52.5 27 65
