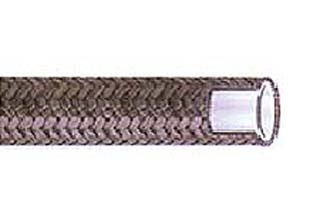

铁氟龙软管 PTFE Hose





内层 Inner Tube：铁氟龙 PTFE

外层 Cover：A Single Braid OF Stainless Steel

温度范围 Temperature Range：-54°C~+204°C

可用接头芯 Insert：xxxx1-xx-xx 系列 xxxx1-xx-xx Series


软管代号 公称内径 DN

软管尺寸

HOSE SIZE

 软管内径 HOSE I.D. 软管外径 HOSE O.D. 最低爆破压力
MIN.BURST
PRESSURE		 最大工作压力 MAX.W.P.

最小弯曲半径

MIN.BEND .RAD.

 配用套筒
FERRULE
HOSE PART NO. mm DASH in mm mm MPa MPa mm
3051       5.1 8 79.3 26.4 63 00TF0-03
3067       6.7 9 67.2 22.4 76 00TF0-04
3084       8.4 11 62.1 20.7 101 00TF0-05
1106       9.5 12.5 69.0 23.0 127 00TF0-06
3134       13.4 16.5 48.3 16.1 152 00TF0-08
3166       16.6 20 34.5 11.0 178 00TF0-10
3198       19.8 23 31.0 10.3 203 00TF0-12
3261       26.1 29.5 24.1 8.0 305 00TF0-16
