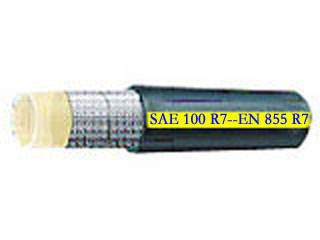

SAE 100 R7

EN 855 R7

树脂软管 Two Polyster Braid Hose



内衬层 Inner Tube:热塑性塑料聚酯 Thermoplastic Polyester

增强层 Reinforcement:两层高强度聚酯编织增强层 Two High Tenacity Polyester Braids Reinforcement

外覆层 Cover:耐油耐恶劣天气耐摩擦耐臭氧聚氨酯 Oil,Fuel,Weather,Ozone And Abrasion Resistant Thermoplastic Polyurethane

温度范围 Temperature Range:-40°C~+93°C

可用接头芯 Insert:xxxx1-xx-xx 系列 xxxx1-xx-xx Series



软管代号 公称内径 DN

软管尺寸

HOSE SIZE

软管内径 HOSE I.D. 软管外径 HOSE O.D. 最低爆破压力
MIN.BURST
PRESSURE
最大工作压力 MAX.W.P.

最小弯曲半径

MIN.BEND .RAD.

配用套筒
FERRULE
HOSE PART NO. mm DASH in mm mm MPa MPa mm
R703 5 -03 3/16 4.8 9.5 82.7 20.7 40 00018-03
R704 6 -04 1/4 6.4 11.9 75.8 19.0 50 00018-04
R705 8 -05 5/16 7.9 14.3 68.9 17.2 60 00018-05
R706 10 -06 3/8 9.5 16.5 62.0 15.5 75 00018-06
R708 12 -07 1/2 12.7 20.4 55.2 13.8 95 00018-08
