GB/T 10544 4SP

EN 856 4SP

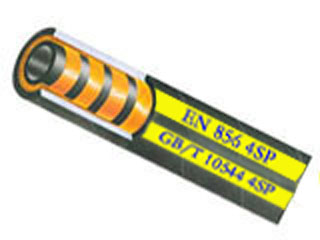

钢丝缠绕软管 Wire Spiral Hose



内衬层 Inner Tube：耐油合成橡胶 Oil Resistant Synthetic Rubber

增强层 Reinforcement：4 层钢丝缠绕增强层 4 Wire Sprials Reinforcement

外覆层 Cover：耐油耐恶劣天气合成橡胶 Oil And Weather Resistant Synthetic

温度范围 Temperature Range：-40°C~+100°C

可用接头芯 Insert：xxxx2-xx-xx 系列 xxxx2-xx-xx Series


软管代号 公称内径 DN

软管尺寸

HOSE SIZE

 软管内径 HOSE I.D. 软管外径 HOSE O.D. 最低爆破压力
MIN.BURST
PRESSURE		 最大工作压力 MAX.W.P.

最小弯曲半径

MIN.BEND .RAD.

 配用套筒
FERRULE
HOSE PART NO. mm DASH in mm mm MPa MPa mm
4SP04 6 -04 1/4 6.4 17.9 180 45.0 150 00400-04
4SP06 10 -06 3/8 9.5 21.4 178 44.5 180 00400-06
4SP08 12 -08 1/2 12.7 24.6 166 41.5 230 00400-08
4SP10 16 -10 5/8 15.9 28.2 140 35.0 250 00400-10
4SP12 20 -12 3/4 19.0 32.2 140 35.0 300 00400-12
4SP16 25 -16 1 25.4 39.7 112 28.0 340 00400-16
4SP20 32 -20 1-1/4 31.8 50.8 84 21.0 460 01400-20
4SP24 40 -24 1-1/2 38.1 57.2 74 18.5 560 01400-24
4SP32 50 -32 2 50.8 69.8 66 16.5 660 00400-32
