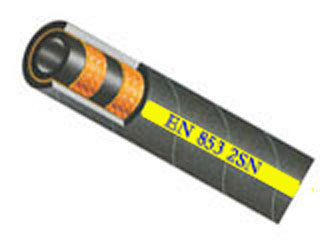

EN 853 2SN



二层钢丝编织软管Two Wire Braid Hose

内衬层 Inner Tube：耐油合成橡胶 Oil Resistant Synthetic Rubber 增强层 Reinforcement：2 层钢丝编织增强层 Two Braids Of Wire Reinforcement 外覆层 Cover：耐油耐恶劣天气合成橡胶 Oil And Weather Resistant Synthetic 温度范围 Temperature Range：-40°C~+100°C 可用接头芯 Insert：xxxx1-xx-xx 系列 xxxx1-xx-xx Series


软管代号 公称内径 DN

软管尺寸

HOSE SIZE

 软管内径 HOSE I.D. 软管外径 HOSE O.D. 最低爆破压力
MIN.BURST
PRESSURE		 最大工作压力 MAX.W.P.

最小弯曲半径

MIN.BEND .RAD.

 配用套筒
FERRULE
HOSE PART NO. mm DASH in mm mm MPa MPa mm
2SN03 5 -03 3/16 4.8 13.4 165 41.5 90 03310-03
2SN04 6 -04 1/4 6.4 15.0 160 40.0 100 03310-04
2SN05 8 -05 5/16 7.9 16.7 140 35.0 115 03310-05
2SN06 10 -06 3/8 9.5 19.1 132 33.0 130 03310-06
2SN08 12 -08 1/2 12.7 22.2 110 27.5 180 03310-08
2SN10 16 -10 5/8 15.9 25.4 100 25.0 200 03310-10
2SN12 20 -12 3/4 19.0 29.3 85 21.5 240 03310-12
2SN16 25 -16 1 25.4 38.1 65 16.5 300 03310-16
2SN20 32 -20 1-1/4 31.8 48.3 50 12.5 420 00200-20
2SN24 40 -24 1-1/2 38.1 54.6 36 9.0 500 00200-24
2SN32 50 -32 2 50.8 67.4 32 8.0 630 00200-32
