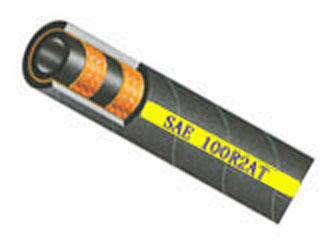

SEA 100 R2AT



二层钢丝编织软管Two Wire Braid Hose

内衬层 Inner Tube:耐油合成橡胶 Oil Resistant Synthetic Rubber

增强层 Reinforcement:2 层钢丝编织增强层 Two Braids Of Wire Reinforcement

外覆层 Cover:耐油耐恶劣天气合成橡胶 Oil And Weather Resistant Synthetic

温度范围 Temperature Range:-40°C~+100°C

可用接头芯 Insert:xxxx1-xx-xx 系列 xxxx1-xx-xx Series



软管代号 公称内径 DN

软管尺寸

HOSE SIZE

软管内径 HOSE I.D. 软管外径 HOSE O.D. 最低爆破压力
MIN.BURST
PRESSURE
最大工作压力 MAX.W.P.

最小弯曲半径

MIN.BEND .RAD.

配用套筒
FERRULE
HOSE PART NO. mm DASH in mm mm MPa MPa mm
2T03 5 -03 3/16 4.8 13.4 137.9 34.5 89 03310-03
2T04 6 -04 1/4 6.4 15.0 137.9 34.5 102 03310-04
2T05 8 -05 5/16 7.9 16.7 117.2 29.3 114 03310-05
2T06 10 -06 3/8 9.5 19.1 110.3 27.6 127 03310-06
2T08 12 -08 1/2 12.7 22.2 96.5 24.1 178 03310-08
2T10 16 -10 5/8 15.9 25.4 75.8 19.0 203 03310-10
2T12 20 -12 3/4 19.0 29.3 62.0 15.5 241 03310-12
2T16 25 -16 1 25.4 38.1 55.2 13.8 305 03310-16
2T20 32 -20 1-1/4 31.8 48.3 44.8 11.2 419 00200-20
2T24 40 -24 1-1/2 38.1 54.6 34.5 8.6 508 00200-24
2T32 50 -32 2 50.8 67.4 31.0 7.8 635 00200-32
