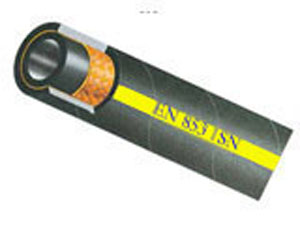

EN 853 1SN



一层钢丝编织软管 One Wire Braid Hose

内衬层 Inner Tube： 耐油合成橡胶 Oil Resistant Synthetic Rubber

增强层 Reinforcement： 1 层钢丝编织增强层 A Single Wire Braid Reinforcement

外覆层 Cover： 耐油耐恶劣天气合成橡胶 Oil And Weather Resistant Synthetic

温度范围 Temperature Range： -40°C~+100°C

可用接头芯 Insert：xxxx1-xx-xx 系列 xxxx1-xx-xx Series


软管代号

公称内径

DN

软管尺寸

HOSE SIZE

软管内径

HOSE I.D.

软管外径

HOSE O.D.

最低爆破压力
MIN.BURST
PRESSURE		 最大工作压力 MAX.W.P.

最小弯曲半径

MIN.BEND .RAD.

 配用套筒
FERRULE
HOSE PART NO. mm DASH in mm mm MPa MPa mm
1SN03 5 -03 3/16 4.8 11.8 100 25.0 90 00110-03A
1SN04 6 -04 1/4 6.4 13.4 90 22.5 100 00110-04A
1SN05 8 -05 5/16 7.9 15.0 85 21.5 115 00110-05A
1SN06 10 -06 3/8 9.5 17.4 72 18.0 130 00110-06A
1SN08 12 -08 1/2 12.7 20.6 64 16.0 180 00110-08A
1SN10 16 -10 5/8 15.9 23.7 52 13.0 200 00110-10A
1SN12 20 -12 3/4 19.0 27.7 42 10.5 240 00110-12A
1SN16 25 -16 1 25.4 35.6 35 8.8 300 00110-16A
1SN20 32 -20 1-1/4 31.8 43.5 25 6.3 420 00110-20
1SN24 40 -24 1-1/2 38.1 50.6 20 5.0 500 00110-24
1SN32 50 -32 2 50.8 64.0 16 4.0 630 00110-32
