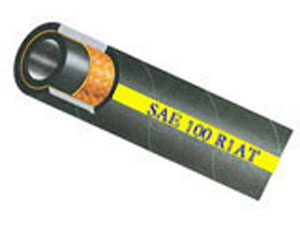

SAE 100 R1AT



一层钢丝编织软管 One Wire Braid Hose

内衬层 Inner Tube: 耐油合成橡胶 Oil Resistant Synthetic Rubber

增强层 Reinforcement: 1 层钢丝编织增强层 A Single Wire Braid Reinforcement

外覆层 Cover: 耐油耐恶劣天气合成橡胶 Oil And Weather Resistant Synthetic

温度范围 Temperature Range: -40°C~+100°C

可用接头芯 Insert:xxxx1-xx-xx 系列 xxxx1-xx-xx Series

软管代号 公称内径 DN

软管尺寸

HOSE SIZE

软管内径 HOSE I.D. 软管外径 HOSE O.D. 最低爆破压力
MIN.BURST
PRESSURE
最大工作压力 MAX.W.P.

最小弯曲半径

MIN.BEND .RAD.

配用套筒
FERRULE
HOSE PART NO. mm DASH in mm mm MPa MPa mm
1T03 5 -03 3/16 4.8 11.8 82.7 20.7 89 00110-03A
1T04 6 -04 1/4 6.4 13.4 75.8 19.0 102 00110-04A
1T05 8 -05 5/16 7.9 15.0 68.9 17.2 114 00110-05A
1T06 10 -06 3/8 9.5 17.4 62.0 15.5 127 00110-06A
1T08 12 -08 1/2 12.7 20.6 55.2 13.8 178 00110-08A
1T10 16 -10 5/8 15.9 23.7 41.4 10.3 203 00110-10A
1T12 20 -12 3/4 19.0 27.7 34.5 8.6 241 00110-12A
1T16 25 -16 1 25.4 35.6 27.6 6.9 305 00110-16A
1T20 32 -20 1-1/4 31.8 43.5 17.2 4.3 419 00110-20
1T24 40 -24 1-1/2 38.1 50.6 13.8 3.4 508 00110-24
1T32 50 -32 2 50.8 64.0 10.3 2.6 635 00110-32
