How to Order Hose Assembly



一 芯子编号规则：

第一位
芯头类型

第二位
螺纹制度

第三位
连接面

第四位
弯曲度

第五位
芯尾类型
外螺纹 1

公制 0

无含义 0

直芯 1

 编织芯尾 1
扣帽 2

球面 1

45度弯芯 4

 缠绕芯尾 2
套帽 2 (编号尾缀加T)

英管螺纹 2

平面 2

90度弯芯 9

 剥内胶芯尾 3
串钢丝帽 4

英锥管螺纹 3

平面带O型圈 3

美制ORFS螺纹 4

24度锥面/底座.轻型 4

美制锥管螺纹 5

24度锥面/底座.重型 5

美制JIC螺纹 6

60度锥面/底座 6

美制SAE螺纹 7

74度锥面/底座 7

日式公制螺纹 8

90度锥面/底座 8

日式英管螺纹 9

B型卡套式5

DIN 0

 0

同上

同上

B型卡套式5

国标公制 1

 0

B型卡套式5

英制 2

 0

K型插装式6

煤炭部 0

 0

同上

同上

K型插装式6

英制 2

 0

O型铰接式7

DIN 0

0

同上

同上

O型铰接式7

国标公制 1

 0

O型铰接式7

英制 2

 0

F型法兰芯8

美制SAE 7

 3000PSI 3

同上

同上

F型法兰芯8

美制SAE 7

 6000PSI 6

F型法兰芯8

日制 8

 圆型 1

F型法兰芯8

日制 8

 方型 3



对第一位为2、3、4的芯子须在整个代号后加X，如不加X则表示芯子与螺母的组合件。

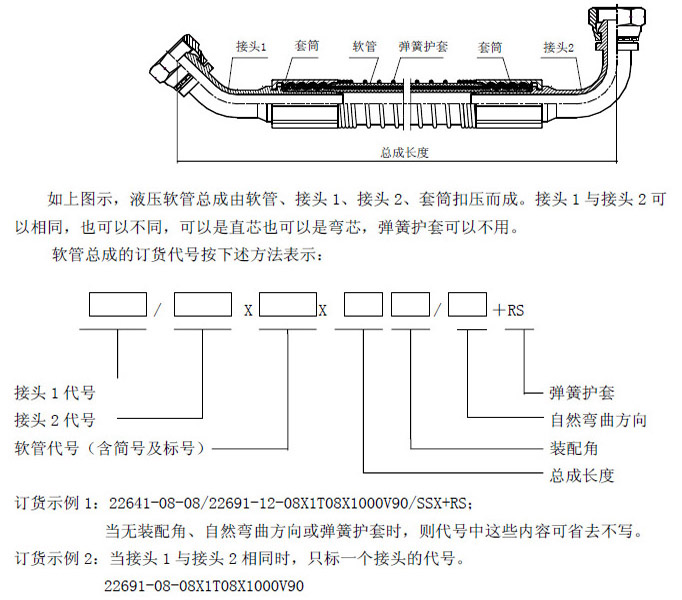

如22611-08-08 表示英管螺纹60°外锥面带扣压螺母的编织直芯。

22611-08-08X 表示配英管螺纹扣压螺母的60°外锥面编织直芯。

对标准设计为圆形的芯子，如需改为六角芯，则在整个代号后加D，

对标准设计为24°加O-RING的芯子，如需改为与24°密封的球形，则在代号后加C，

对英锥管外螺纹的芯子，如需加60°内锥，则在整个代号后加SP。



二 套筒编号规则：

第一位
套筒

第二位
胶管来源

第三位
加强层

第四位
剥胶形式

第五位
特殊规格
所有套筒 0 进口胶管 0 纤维编织 0 剥外胶 0 R7/R8树脂管 8
国产胶管 1 一层编织 1 不剥外胶 1 无含义 0
二层编织 2 剥内外胶 2 无含义 0
三层编织 3 无含义 0
二层钢丝缠绕 5

四层钢丝缠绕 4

 沈阳 0
浦江4SA 1
浦江4SB 2
进口4SP 0
进口4SH 1
六层钢丝缠绕 6 AEROQUIP锯齿形 0HYDROFIT圆弧形 1

三 螺母编号规则：
螺母具有通用性，扣压螺母用螺纹尺寸及螺纹属性代号表示，套螺母在其后加T。如9/16"x18(JIC)表示扣压螺母，而9/16"x18(JIC)T表示套螺母。对不能通用的螺母，则在其螺纹代号前加相配接头芯编号，如28611－M18x1.5。
