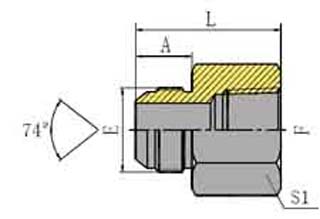

5JT





JIC MALE 74掳 CONE/BSPT FEMALE



PART NO.

THREAD DIMENSIONS
E F A L S1
5JT-04 7/16"X20 Rc1/4"X19 14 35.5 19
5JT-04-02 7/16"X20 Rc1/8"X28 14 30 14
5JT-05-04 1/2"X20 Rc1/4"X19 14 35.5 19
5JT-06 9/16"X18 RC3/8"X19 14 36.5 22
5JT-06-04 9/16"X18 Rc1/4"X19 14 35.5 19
5JT-06-08 9/16"X18 Rc1/2"X14 14 42.5 27
5JT-08 3/4"X16 Rc1/2"X14 16.7 45.5 27
5JT-08-06 3/4"X16 RC3/8"X19 16.7 39.5 22
5JT-10-06 7/8"X14 RC3/8"X19 19.3 42 24
5JT-10-08 7/8"X14 Rc1/2"X14 19.3 48 27
5JT-12 1.1/16"X12 Rc3/4"X14 22 52.5 36
5JT-12-08 1.1/16"X12 Rc1/2"X14 22 50.5 30
5JT-16 1.5/16"X12 Rc1"X11 23 59.5 41
5JT-16-12 1.5/16"X12 Rc3/4"X14 23.1 53.5 36



Nut and sleeve should be ordered separately.The nut NB200 and sleeve NB500 is suitable for metric tube,the nut NB200 and sleeve NB300 is suitable for inch tube.
