1JN

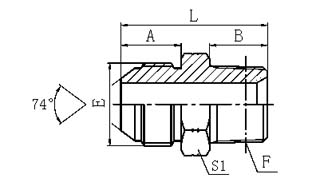

JIC MALE 74掳 CONE / NPT MALE


PART NO. THREAD DIMENSIONS
E F A B L S1
1JN-02 5/16"X24 Z1/8"X27 11.4 10.5 28 12
1JN-04-02 7/16"X20 Z1/8"X27 14 10.5 30.5 12
1JN-04 7/16"X20 Z1/4"X18 14 15 35 17
1JN-04-06 7/16"X20 Z3/8"X18 14 16 36 19
1JN-04-08 7/16"X20 Z1/2"X14 14 19.5 41.5 24
1JN-05-02 1/2"X20 Z1/8"X27 14 10.5 30.5 14
1JN-05-04 1/2"X20 Z1/4"X18 14 15 35 17
1JN-05-06 1/2"X20 Z3/8"X18 14 16 36 19
1JN-05-08 1/2"X20 Z1/2"X14 14 19.5 41.5 24
1JN-06-04 9/16"X18 Z1/4"X18 14.1 15 34.5 17
1JN-06 9/16"X18 Z3/8"X18 14.1 16 36 19
1JN-06-08 9/16"X18 Z1/2"X14 14.1 19.5 41.5 24
1JN-08-04 3/4"X16 Z1/4"X18 16.7 15 39 22
1JN-08-06 3/4"X16 Z3/8"X18 16.7 16 40 22
1JN-08 3/4"X16 Z1/2"X14 16.7 19.5 44 24
1JN-08-12 3/4"X16 Z3/4"X14 16.7 19.5 46.5 30
1JN-10-06 7/8"X14 Z3/8"X18 19.3 16 43.5 24
1JN-10-08 7/8"X14 Z1/2"X14 19.3 19.5 47 24
1JN-10-12 7/8"X14 Z3/4"X14 19.3 19.5 49 30
1JN-12-08 1.1/16"X12 Z1/2"X14 21.9 19.5 51 30



Note: Nut and sleeve should be ordered separately.The nut NB200 and sleeve NB500 is suitable for metric tube,the nut NB200 and sleeve NB300 is suitable for inch tube.
