5ON9-OG

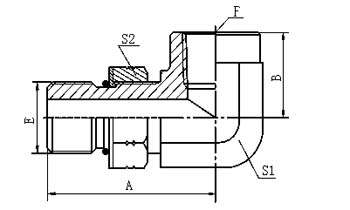

90° SAE O-RING BOSS L-SERIES ISO 11926-3 / NPT FEMALE


PART NO. THREAD O-RING DIMENSIONS
E F E A B S1 S2
5ON9-04OG 7/16"X20 Z1/4"X18 O904 31.5 22.4 16 17
5ON9-05-04OG 1/2"X20 Z1/4"X18 O905 31.5 22.4 16 17
5ON9-06OG 9/16"X18 Z3/8"X18 O906 36.5 26.5 22 19
5ON9-06-04OG 9/16"X18 Z1/4"X18 O906 33.3 22.4 16 17
5ON9-06-08OG 9/16"X18 Z1/2"X14 O906 40 31.2 27 19
5ON9-08OG 3/4"X16 Z1/2"X14 O908 43 31.2 27 24
5ON9-08-06OG 3/4"X16 Z3/8"X18 O908 40 26.5 22 24
5ON9-08-12OG 3/4"X16 Z3/4"X14 O908 46.5 34.5 33 24
5ON9-10-08OG 7/8"X14 Z1/2"X14 O910 48 31.2 27 27
5ON9-12OG 1.1/16"X12 Z3/4"X14 O912 55 34.5 33 32
5ON9-12-16OG 1.1/16"X12 Z1"X11.5 O912 59.5 41.1 41 32
5ON9-16OG 1.5/16"X12 Z1"X11.5 O916 59.5 41.1 41 41
5ON9-16-12OG 1.5/16"X12 Z3/4"X14 O916 56 34.5 33 41
5ON9-20OG 1.5/8"X12 Z1.1/4"X11.5 O920 65 43.2 48 50



Note: E end is connected with ISO 11926-1port.
