5B

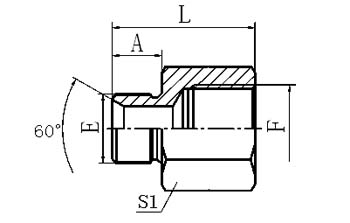

BSP MALE DOUBLE USE FOR 60° CONE SEAT OR BONDED SEAL / BSP FEMALE ISO 1179


PART NO. THREAD DIMENSIONS
E F A L S1
5B-02-04 G1/8"X28 G1/4"X19 11 29 19
5B-04-02 G1/4"X19 G 1/8"X28 12 28 19
5B-04 G1/4"X19 G1/4"X19 12 33 19
5B-04-06 G1/4"X19 G3/8"X19 12 36 22
5B-06-04 G3/8"X19 G1/4"X19 13.5 33.5 22
5B-06 G3/8"X19 G3/8"X19 13.5 37.5 22
5B-06-08 G3/8"X19 G1/2"X14 13.5 42.5 27
5B-08-06 G1/2"X14 G3/8"X19 16 38 27
5B-08 G1/2"X14 G1/2"X14 16 45 27
5B-08-10 G1/2"X14 G5/8"X14 16 46 30
5B-08-12 G1/2"X14 G3/4"X14 16 44.5 36
5B-10-08 G5/8"X14 G1/2"X14 16 41.5 30
5B-12-08 G3/4"X14 G1/2"X14 18.5 44.5 32
5B-12 G3/4"X14 G3/4"X14 18.5 48 36
5B-12-16 G3/4"X14 G1"X11 18.5 53.5 41
5B-16-12 G1"X11 G3/4"X14 20.5 47.5 41
5B-16 G1"X11 G1"X11 20.5 55.5 41
5B-16-20 G1"X11 G1.1/4"X11 20.5 56.5 50
5B-20-16 G1.1/4"X11 G1"X11 20.5 49 50
5B-20 G1.1/4"X11 G1.1/4"X11 20.5 52.5 50
