ASGS-OG

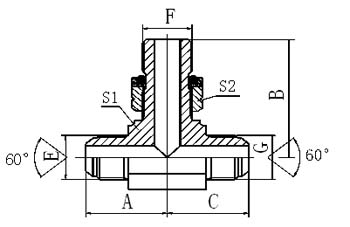

JIS GAS MALE / BSP MALE O-RING BRANCH TEE


PART NO. THREAD O-RING DIMENSIONS
E F G F A B C S1 S2
ASGS-02OG G1/8"X28 G1/8"X28 G1/8"X28 O011 21.8 26.2 21.8 11 14
ASGS-04OG G1/4"X19 G1/4"X19 G1/4"X19 O111 28 31.3 28 14 19
ASGS-06OG G3/8"X19 G3/8"X19 G3/8"X19 O113 29 35.8 29 16 22
ASGS-08OG G1/2"X14 G1/2"X14 G1/2"X14 O115 38 43.2 38 22 27
ASGS-12OG G3/4"X14 G3/4"X14 G3/4"X14 O119 43 49.3 43 27 32
ASGS-16OG G1"X11 G1"X11 G1"X11 O217 48.5 54.5 48.5 33 41
ASGS-20OG G1.1/4"X11 G1.1/4"X11 G1.1/4"X11 O222 57 59 57 41 50
ASGS-24OG G1.1/2"X11 G1.1/2"X11 G1.1/2"X11 O224 61 65 61 48 55
